请注意：本公司根据以下图集设计加工07FS02防护密闭套管产品（浏览前请您对照贵单位的设计图纸，工程施工图，或者招标文件）
备注：本公司有电子版07FS02防护密闭套管图集，PDF格式，欢迎各位致电索要，免费！
批准部门：中华人民共和国建设部国家人民防空办公室
批准文号：建质[2007]50号
主编单位：中国建筑东北设计研究院
统一编号：GJBT-999
实行日期：二零零七年五月一日
图集号：  07FS02

07FS02防护密闭套管简介
防护密闭套管用于穿越人防区的位置。其构造与刚性防水套管相似，只是比刚性防水套管外多一个（或两个）翼环，还有防冲击波的挡板，挡板与翼环、管道直接焊接。如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。具体规格尺寸可参照国标图集尺寸表，现行参照的图集标准有：07FS02等。

        07FS02防护密闭套管是按照国家07FS02标准图集制作的密闭套管,广泛应用于地下工程、化工、钢铁、建筑、化工、刚铁、自来水、污水处理等管路穿墙壁要求严密防水之处。04FS02柔性密闭套管_两侧防护柔性密闭套管作用 :07FS02柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。两侧防护柔性密闭套管材质 :
       1、柔性密闭套管是按照国家标准04FS02制造生产，材料采用Q235-A。
       2、柔性填料材料：沥青麻丝，聚苯乙稀板，聚氯乙烯泡沫塑料板。
       3、密封膏：聚硫密封膏，聚胺脂密封膏。

07FS02防护密闭套管图集与技术参数

07FS02防护密闭套管 A B C D E F型的区别
　　A型；钢制套管 数量1材质 (Q235A）翼环数量1 材质（Q235A)
　　B型；钢制套管 数量1材质(Q235A）翼环数量1 材质（Q235A) 挡圈 数量1 材质(Q235A)  说明；钢管和挡圈焊接后经镀锌处理，再施行与套管安装。
　　C型；钢制套管 数量1材质(Q235A）翼环数量1 材质（Q235A) 固定法兰 数量1 材质（Q235A 挡板数量1 材质（Q235A)说明；管道和填充材料施工完后，再施行挡板和固定法兰焊接。
　　D型；钢制套管 数量1材质(Q235A）翼环数量1 材质（Q235A)固定法兰 数量1 材质（Q235A 挡板数量1 材质（Q235A)挡圈 数量1 材质(Q235A) 说明；钢管和挡圈焊接后经镀锌处理，再施行与套管安装，填充材料施工完后，再施行挡板和固定法兰焊接。

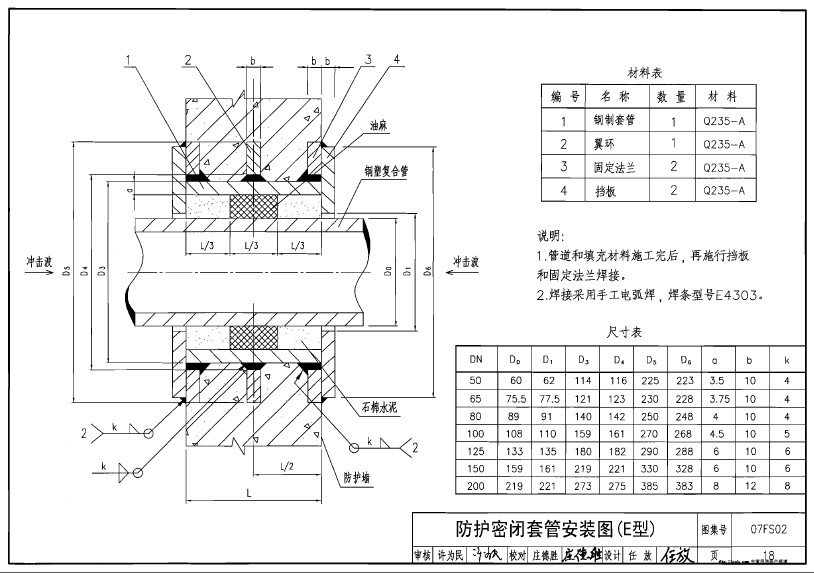

　　E型；钢制套管 数量1材质(Q235A）翼环数量1 材质（Q235A) 固定法兰 数量2 材质（Q235A 挡板数量2 材质（Q235A)管道和填充材料施工完后，再施行挡板和固定法兰焊接。
　　F型；钢制套管 数量1材质(Q235A）翼环数量1 材质（Q235A) 固定法兰 数量2 材质（Q235A 挡板数量2  材质（Q235A)钢管和挡圈焊接后经镀锌处理，再施行与套管安装填充材料施工完后，再施行挡板和固定法兰焊接。
