亲爱的朋友，欢迎您访问上海骆盈管道设备有限公司网站，本页面为02S404柔性防水套管-不锈钢产品详细说明页，如果您对产品的技术参数，使用工况，安装施工，订购价格等有疑问，可以致电：400-616-7767咨询！ 请注意：本公司根据以下图集设计加工02S404柔性防水套管-不锈钢产品（浏览前请您对照贵单位的设计图纸，工程施工图，或者招标文件）
备     注：本公司有电子版02S404防水套管图集，PDF格式，欢迎各位致电索要，免费！
批准部门：中华人民共和国建设部
批准文号：建质[2002]236号
主编单位：北京市市政工程设计研究总院
统一编号：GJBT-594
实行日期：二零零二年十二月一日
图集号：  02S404

产品名称：02S404柔性防水套管-不锈钢
别    名：防水套管，柔性防水套管，02S404防水套管
口径规格：【DN50mm-DN3200mm】
产品颜色：天蓝色、红色（实物颜色见产品展示图片）
适用范围：【钢管、PP管等】
产品标准：02S404（图集号）
认    证：国际ISO9001-2001
产品等级：A级，
工作温度：-20度至80度（还可加工整体304、316、316L不锈钢）

【中文名称：不锈钢】
英文名称：stainless steel
定义：在大气和酸、碱、盐等腐蚀性介质中呈现钝态、耐蚀而不生锈的高铬(一般为12%~30%)合金钢。
型号 304-通用型号；即18/8不锈钢。GB牌号为0Cr18Ni9。
型号 316-继304之后，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。
型号 316L 00Cr17Ni14Mo2(老牌号) 022C17N12M2(新牌号)等同于美标TP316L、日标SUS316L，简单来说就是316L材质,L 表示Low Carbon，就是低碳。所以316不锈钢316L更加硬些，但是焊接性能，加工性能要差些。316和316L的不同:在使用上最大的差异在於316L超低碳因此焊接时，316L碳不易析出和铬结合成碳化铬，可以减少焊接部分的腐蚀现象.

使用工程：水池水库，卫生间，地源热泵项目管道穿底板防水套管应用，管道（循环水，天然气，煤气等）穿墙工程项目，楼层过管道预埋处理装置，地下防水工程，液化场地下结构抗震工程等等
产品介绍：02S404柔性防水套管-A型是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。02S404柔性防水套管-A型穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；02S404（标准）柔性防水套管A型一般用于水池或穿内墙。

02S404柔性防水套管-不锈钢主要零部件材料表

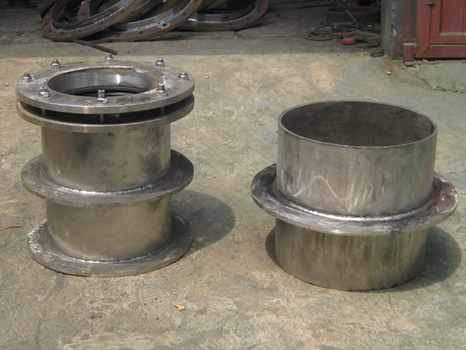

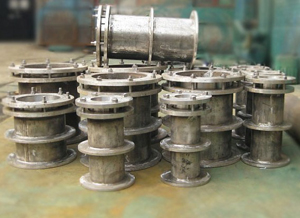

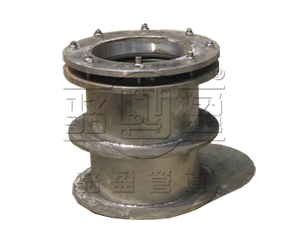

生产图	成品图
施工图	现场图

生产图	成品图
施工图	现场图

02S404柔性防水套管-A型图集



图集备注说明：本图集中标注材料为Q235-A材质，其实际采用不锈钢材质后技术参数处重量变化外，其他都没有改变，若有疑问致电公司询问！

02S404柔性防水套管A，B型的区别：02S404柔性防水套管也有A型和B型两种选择，A型的柔性防水套管和B型的柔性防水套管外观一样，都是带有压盖牌如图，（刚性防水套管没有此装置）。但不同的是B型柔性防水套管是两端密封装置，在防水套管的另一端内壁内，加入防护层，保证了防水套管两端的气密性。这种套管会在一些要求密封严格的情况下用到。Ⅰ型密封圈适用于一般防水要求，Ⅱ型适用于较严密的防水要求。

02S404型柔性防水套管-不锈钢安装说明
1、本图尺寸均以毫米来计。
2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。
5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径（ D6 ） 200mm
6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
7、套管部件焊接材料，用 A3 材料制作， T42 焊接。

02S404型柔性防水套管-不锈钢密封要求
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见防水套管图集;柔性防水套管(A型)安装图。
2、柔性防水套管填料材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏、聚氨酯密封膏。
4、焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422。焊缝坡口得基本形状于尺寸按照GB985-88执行。
5、当柔性防水套管采用卷制成型时，周长允许偏差为：D2 ≤600，D2>600±0.0035D2。
6、穿墙处混凝土墙壁厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
7、柔性防水套管套管的重量以L=300计算，如墙厚大于300时，应另行计算。
8、柔性防水套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇筑范围应比翼环直径(D5)大200，而且必须将套管一次浇筑于内墙。

02S404柔性防水套管-不锈钢主要数据

DN	D1	D2	D3	D4	D5	Ⅰ	10		ι1	ι2	δ1	δ2		δ3	n-M	A型重量（kg)
							Ⅰ型	Ⅱ型								Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8		4-M12	14.4	/
65	76	114	80	165	220	65	28	25	72	30	3.7	4	8		4-M12	16.89	17.07
80	89	127	95	180	235	65	28	25	76	38	4	4	10		4-M16	21.12	21.31
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10		4-M16	24.37	24.58
125	133	180	140	235	290	65	28	25	76	38	4	6	10		6-M16	31.92	32.31
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10		6-M16	35.77	36.17
200	219	265	226	320	375	65	28	25	76	38	6	6	10		6-M16	44.69	45.29
250	273	325	280	380	435	65	28	25	76	38	8	8	10		8-M16	59.41	60.22
300	325	377	333	435	495	72	28	30	90	46	10	10	10		8-M20	89.37	90.02
350	377	426	385	485	545	72	28	30	90	46	10	10	10		8-M20	99.74	100.3
400	426	480	435	540	600	72	32	30	90	46	10	10	10		12-M20	114	114.8
450	480	630	488	590	650	72	32	30	90	46	10	10	10		12-M20	124.1	124.7
500	530	585	538	645	705	72	32	30	90	46	10	10	10		16-M20	139.3	140.5
600	630	690	640	755	820	75	32	30	104	54	10	10	12		16-M24	197.2	198.2
700	720	780	730	845	910	75	40	30	104	54	10	10	12		20-M24	222.6	223.7
800	820	880	830	950	1020	80	40	40	117	60	10	10	12		20-M27	280	282.3
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12		20-M27	309.6	312.2
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12		24-M27	341.1	344
注：1.订货时务必标明型号及墙壁厚度和插入管的外径。 2.大口通径特殊要求可按客户要求制造。 3.本表尺寸为选择标注，订货时欢迎咨询。







DN	D1	D2	D3	D4	D5	Ⅰ	10		ι1	ι2	δ1	δ2		δ3	n-M	A型重量（kg)
							Ⅰ型	Ⅱ型								Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8		4-M12	14.4	/
65	76	114	80	165	220	65	28	25	72	30	3.7	4	8		4-M12	16.89	17.07
80	89	127	95	180	235	65	28	25	76	38	4	4	10		4-M16	21.12	21.31
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10		4-M16	24.37	24.58
125	133	180	140	235	290	65	28	25	76	38	4	6	10		6-M16	31.92	32.31
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10		6-M16	35.77	36.17
200	219	265	226	320	375	65	28	25	76	38	6	6	10		6-M16	44.69	45.29
250	273	325	280	380	435	65	28	25	76	38	8	8	10		8-M16	59.41	60.22
300	325	377	333	435	495	72	28	30	90	46	10	10	10		8-M20	89.37	90.02
350	377	426	385	485	545	72	28	30	90	46	10	10	10		8-M20	99.74	100.3
400	426	480	435	540	600	72	32	30	90	46	10	10	10		12-M20	114	114.8
450	480	630	488	590	650	72	32	30	90	46	10	10	10		12-M20	124.1	124.7
500	530	585	538	645	705	72	32	30	90	46	10	10	10		16-M20	139.3	140.5
600	630	690	640	755	820	75	32	30	104	54	10	10	12		16-M24	197.2	198.2
700	720	780	730	845	910	75	40	30	104	54	10	10	12		20-M24	222.6	223.7
800	820	880	830	950	1020	80	40	40	117	60	10	10	12		20-M27	280	282.3
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12		20-M27	309.6	312.2
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12		24-M27	341.1	344
注：1.订货时务必标明型号及墙壁厚度和插入管的外径。 2.大口通径特殊要求可按客户要求制造。 3.本表尺寸为选择标注，订货时欢迎咨询。
