02S404柔性防水套管-B型-Q235
亲爱的朋友，欢迎您访问上海骆盈管道设备有限公司网站，本页面为02S404柔性防水套管-B型产品详细说明页，如果您对产品的技术参数，使用工况，安装施工，订购价格等有疑问，可以致电：400-616-7767咨询！

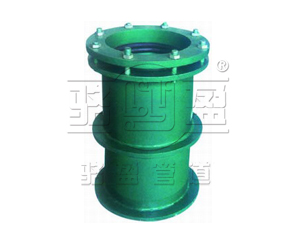

.jpg)
请注意：本公司根据以下图集设计加工02S404柔性防水套管-B型产品（浏览前请您对照贵单位的设计图纸，工程施工图，或者招标文件）
备 注：本公司有电子版02S404防水套管图集，PDF格式，欢迎各位致电索要，免费！
批准部门：中华人民共和国建设部
批准文号：建质[2002]236号
主编单位：北京市市政工程设计研究总院
统一编号：GJBT-594
实行日期：二零零二年十二月一日
图集号： 02S404
产品名称：02S404柔性防水套管-B型
别 名：防水套管，柔性防水套管，02S404防水套管
口径规格：【DN50mm-DN3200mm】
产品颜色：天蓝色、红色（实物颜色见产品展示图片）
适用范围：【钢管、PP管等】
产品标准：02S404（图集号）
认 证：国际ISO9001-2001
产品等级：A级，
工作温度：-20度至80度（还可加工整体304、316、316L不锈钢）
使用工程：水池水库，卫生间，地源热泵项目管道穿底板防水套管应用，管道（循环水，天然气，煤气等）穿墙工程项目，楼层过管道预埋处理装置，地下防水工程，液化场地下结构抗震工程等等产品介绍：
02S404柔性防水套管-B型是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。02S404柔性防水套管-B型穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；02S404（标准）柔性防水套管A型一般用于水池或穿内墙。
02S404柔性防水套管-B型主要零部件材料表
|
序号 |
名称 |
数量 |
材料 |
备注 |
|
1 |
法兰套管 |
1 |
Q235-A |
焊接 |
|
2 |
密封圈 I型 |
2 |
橡胶 |
|
|
密封圈 II型 |
1 |
橡胶 |
|
|
|
3 |
法兰压盖 |
1 |
Q235-A |
焊接件 |
|
4 |
螺栓 |
n |
4.8 |
GB897 |
|
5 |
螺母 |
n |
4 |
GB/T41-2000 |
 |
 |
| 生产图 | 成品图 |
 |
 |
| 施工图 | 现场图 |
|
|
| 生产图 | 成品图 |
|
|
| 施工图 | 现场图 |
02S404柔性防水套管-B型图集
02S404柔性防水套管A，B型的区别：02S404柔性防水套管也有A型和B型两种选择，A型的柔性防水套管和B型的柔性防水套管外观一样，都是带有压盖牌如图，（刚性防水套管没有此装置）。但不同的是B型柔性防水套管是两端密封装置，在防水套管的另一端内壁内，加入防护层，保证了防水套管两端的气密性。这种套管会在一些要求密封严格的情况下用到。Ⅰ型密封圈适用于一般防水要求，Ⅱ型适用于较严密的防水要求。
02S404型柔性防水套管-B型安装说明
1、本图尺寸均以毫米来计。
2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。
5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径（ D6 ） 200mm
6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
7、套管部件焊接材料，用 A3 材料制作， T42 焊接。
02S404型柔性防水套管-B型密封要求
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见防水套管图集;柔性防水套管(A型)安装图。
2、柔性防水套管填料材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏、聚氨酯密封膏。
4、焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422。焊缝坡口得基本形状于尺寸按照GB985-88执行。
5、当柔性防水套管采用卷制成型时，周长允许偏差为：D2 ≤600，D2>600±0.0035D2。
6、穿墙处混凝土墙壁厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
7、柔性防水套管套管的重量以L=300计算，如墙厚大于300时，应另行计算。
8、柔性防水套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇筑范围应比翼环直径(D5)大200，而且必须将套管一次浇筑于内墙。
02S404柔性防水套管B型主要数据 DN D1 D2 D3 D4 D5 Ⅰ 10 ι1 ι2 δ1 δ2 δ3 n-M B型重量（kg) Ⅰ型 Ⅱ型 Ⅰ型 Ⅰ型 50 60 95 65 145 200 65 28 / 72 30 3.5 4 8 4-M12 14.6 14.6 65 76 114 80 165 220 65 28 25 72 30 3.7 4 8 4-M12 17.16 17.16 80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16 21.42 21.42 100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 4-M16 24.71 24.71 125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 32.43 32.43 150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 36.31 36.31 200 219 265 226 320 375 65 28 25 76 38 6 6 10 6-M16 45.29 45.29 250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M16 60.43 60.43 300 325 377 333 435 495 72 28 30 90 46 10 10 10 8-M20 90.35 90.35 350 377 426 385 485 545 72 28 30 90 46 10 10 10 8-M20 100.7 100.7 400 426 480 435 540 600 72 32 30 90 46 10 10 10 12-M20 115.3 115.3 450 480 630 488 590 650 72 32 30 90 46 10 10 10 12-M20 / / 500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 / / 600 630 690 640 755 820 75 32 30 104 54 10 10 12 16-M24 / / 700 720 780 730 845 910 75 40 30 104 54 10 10 12 20-M24 / / 800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 / / 900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 / / 1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 / / 注：1.订货时务必标明型号及墙壁厚度和插入管的外径。 2.大口通径特殊要求可按客户要求制造。 3.本表尺寸为选择标注，订货时欢迎咨询。
